LAX分布式系统功能实现

1.分布式架构

系统内各个终端之间采用各类分布式收发终端连接各个信号源和显示设备，终端可通过网线或光纤连接到交换机，无需中心服务器，即可实现系统快速搭建和运行，任意单节点的终端设备故障，均不影响系统其他节点设备的继续正常运行。

2.音视频融合内通

分布式音视频系统支持和会议系统互通，系统内部接入的各类型音频均可切换到调音台后经音频处理器、功放到音响播放，如开会时，即可播放话筒音频，也可随时切换其他信号源内部音频。

3. 编解码一体

系统采用的收发一体终端，不仅可依据实际需求作为输入或输出终端应用，灵活变通接入信号源或输出信号到显示设备上，也可同时作为收发一体，同时具备输入、输出应用，即同时接入信号源和显示设备。

通过编解码一体终端，席位显示器可连接席位下电脑和系统内其他电脑信号，系统内其他席位显示器也可连接此席位电脑信号；当网络或系统故障时，会自动切换至席位下电脑信号，确保业务不中断，实现应急处置。

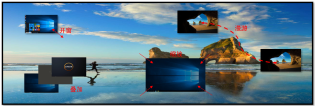

4. 拼接、开窗、漫游

通过分布式拼接节点，可直接对接LED大屏发送卡，无需拼接处理器即可实现任意拼接、开窗、漫游、叠加、画中画等各种拼接功能。同时也支持任意组合模式的LCD、DLP拼接大屏。

系统支持所有输入信号在大屏上任意开窗口显示控制，并实现信号窗口的自由缩放、移动、叠加或漫游等操作，画面的移动不受拼接显示单元限制，任意一路信号均可整屏或分屏显示。

5. 键鼠控制

系统支持通过分布式KVM一体节点通过音视频线和USB线接如PC主机和显示器及键鼠，实现KVM键鼠控制。

坐席人员通过OSD菜单和本地键盘热键的方式，对指定信号源界面可通过获取方式直接从其他坐席一键获取，如需向其他坐席分享当前显示器显示画面则可通过推送的方式推送到其他坐席显示器上。

坐席协作连接、推送、获取功能可实现工作人员快速连接业务系统，快速业务信息分享，工作业务协作，提高现场指挥效率。

6. 支持IPC解码上屏

系统本身收发一体终端支持解码IPC信号，在少数IPC信号需解码上屏的情况下，可通过收发一体终端解码信号上屏。

系统另外支持接入综合视讯管理平台，该平台支持GB28181，ONVIF协议，单台设备支持100路IPC摄像头信号同时上屏。

7. 录播支持

系统支持通过接入录播平台，任意指定录制系统内各路信号，支持同时2路信号同步录制功能，可通过各类终端对录制的信号内容进行检索回放。

8. POE供电支持

系统内容所有收发终端均支持POE供电功能，各终端安装位置附近无需考虑额外安装电源接口，简化系统实施工作。

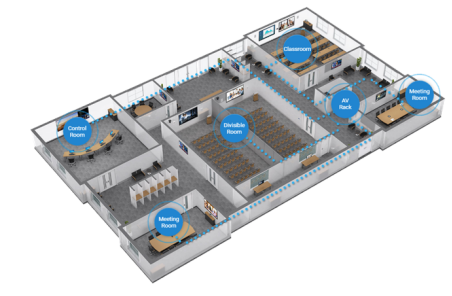

9. 多区域互联互通

系统可实现各个会议室、会商室和研讨室室之间互联互通，整个系统内所有音、视频信号互联互通，统一调度管理，所有实时接入的信号，都可以同步进行切换至任一区域的任一显示设备上，方便不同区域实时分享同一信息。

10. 权限管理

依据用户的管理结构，系统可进行不同的权限范围和权限级别进行分组权限管理。

系统可根据不同角色、不同管理职能进行权限划分，如按照工作管理范围、工作人员级别进行划分，及根据需求进行权限设置管理，保障系统操作的安全性。

11. 智能环境控制

11.1. 控制设备

系统终端自带中控接口，具有常用中控接口，支持红外、IO、RS232、继电器等，内置lua脚本，无需中控主机即可实现逻辑控制；

系统可对各功能区域所有的的智能设备进行集中管理和控制，包括现场的灯光、空调、新风、大屏开关、音响、会议室的无纸化、投影等，去除各种各类的遥控、各种墙面开关，随时随地通过移动平板实现所有环境设备一键控制。

集中控制管理设备包括：

LED拼接显示大屏

灯光照明控制

空调、新风控制

窗帘、屏风控制

音响等音频处理设备

视频会议系统设备

高清会议摄像系统

配合门禁系统，能够对门禁系统开/关控制

11.2. 控制功能

智能环境控制可实现以下功能：

定时任务：支持定时执行预设任务，如现场灯光、空调等定时开启和关闭。

一键控制：对单个会场或单个功能室所有灯光、音响、空调等设备可设置一键开启关闭；

场景设置：对于特殊场景，如会议室的会议场景、大厅的值班场景、工作场景、演习场景等预案场景模式预先编制，关键时刻可一键开启和切换；

12. 可视化指挥调度

系统可实现汇集用户单位各个部门区域所有信号，通过小间距屏、移动显示屏、坐席显示器等系统的显示终端随时调度显示，同时通过有线交互触控屏或移动终端实现现场所有信号可视化预览及调度。

具体可实现以下功能：

12.1. 视频预览

系统支持全视频预览，包括坐席电脑主机、高清摄像机、视频会议等所有信号源。方便现场工作人员实时掌握信号源内容，实现精准调取，辅助决策。

12.2. 拖拽上屏

预览信号源支持拖拽方式，通过触摸滑动或者鼠标点击多动预览的视频内容到想要的显示窗口。

12.3. 大屏回显

系统支持大屏显示内容实时在可视化管理软件界面上回显。

12.4. 大屏拼接

系统可实现任意组合的LCD大屏和LED大屏拼接功能，能满足大多数会议大厅拼接显示需要，结余了拼接处理的投资预算。

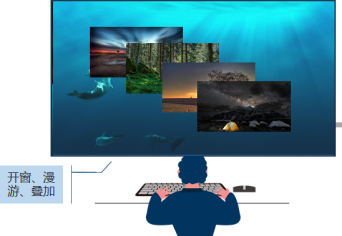

12.5. 大屏开窗、漫游

系统支持通过可视化软件操作，对LED拼接大屏进行开窗、漫游等功能操作，系统支持所有输入信号在大屏上任意开窗口显示控制，并实现信号窗口的自由缩放、移动、叠加或漫游等操作，画面的移动不受拼接显示单元限制，任意一路信号均可整屏或分屏显示。

12.6. 一键大屏模式

系统可自定义拼接大屏常用拼接模式并保存，随时可一键调用该拼接模式，比如全屏模式和三分屏模式等。

12.7. 一键预案模式

通过设置不同预案对于应的环境设备状态，保存该预案模式，之后可随时一键调用，比如视频培训、会议、演讲、决策、研讨等多种预案模式，确保各类工作的快速、准确、高效。

12.8. 全局管理

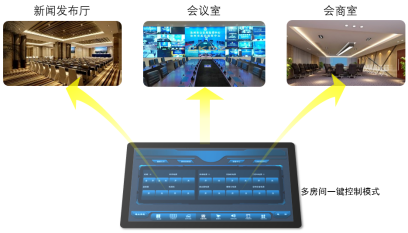

会议室、会商室、研讨室、新闻发布厅、多功能厅等多区域均可通过无线触控屏集中控制和管理，实现全局统一管理。

12.9. 状态回显

设备的工作状态管理，包括在线/不在线，有信号/无信号，均可在软件界面显示，方便工作人员管理控制。
